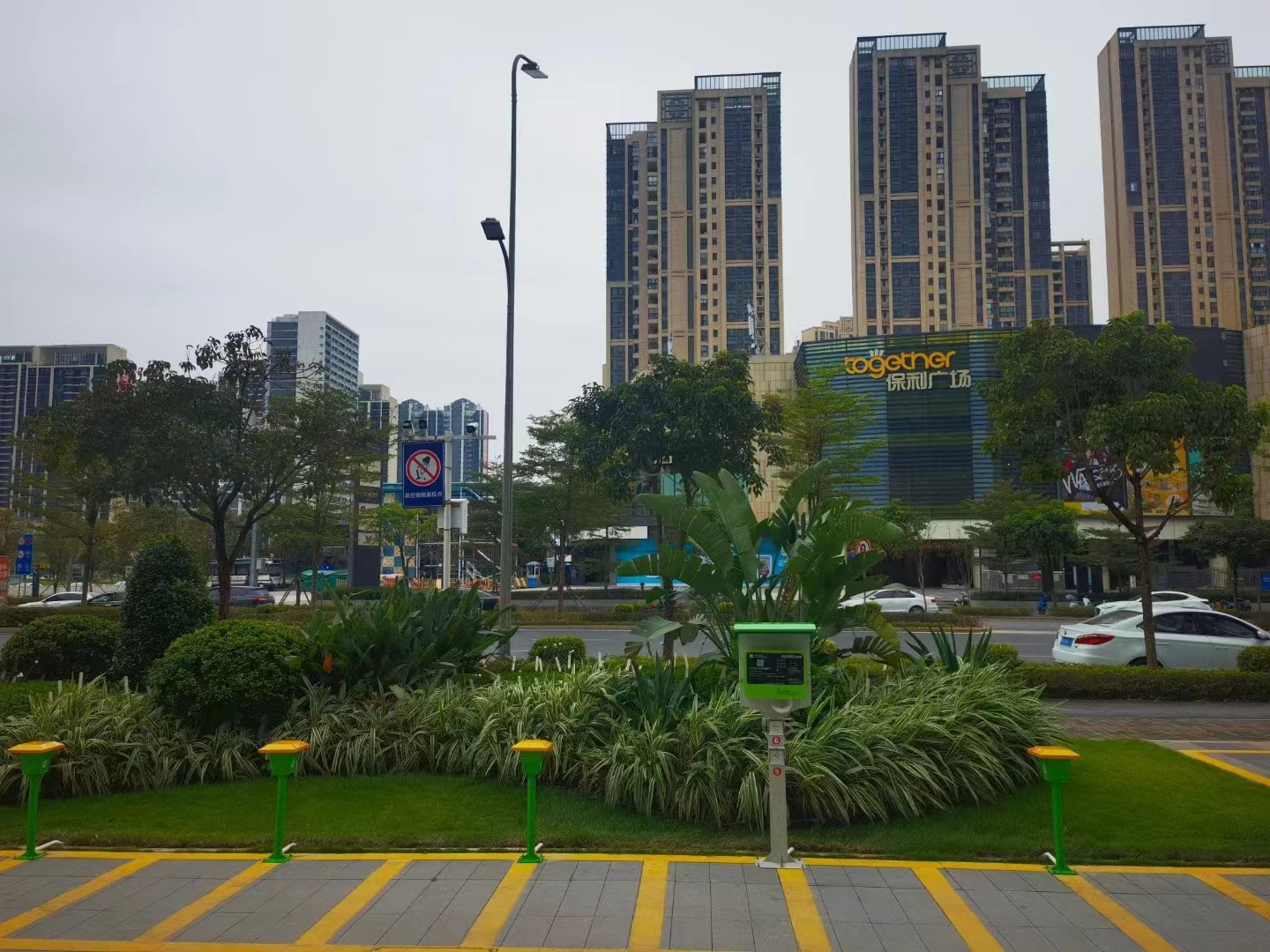

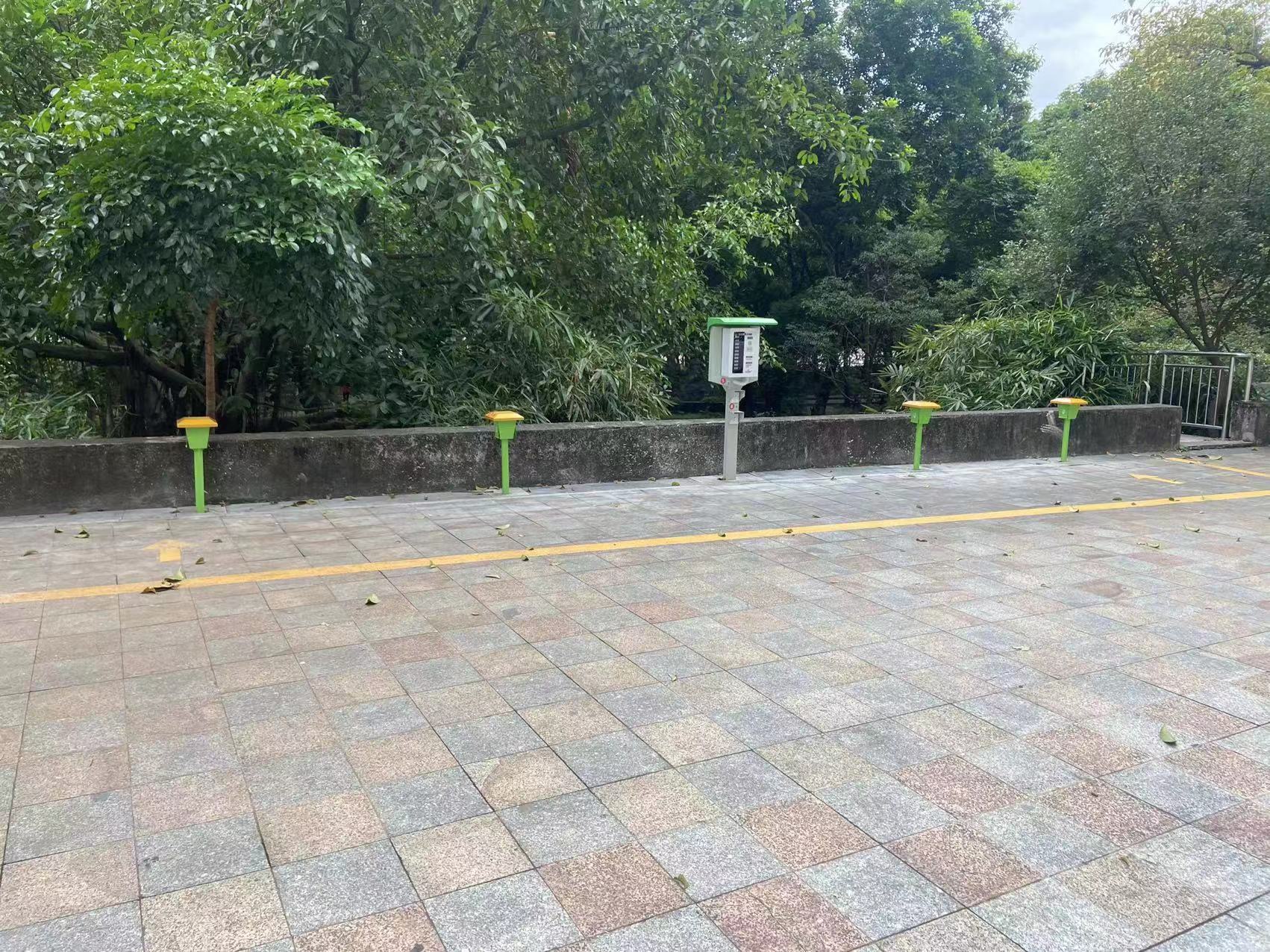

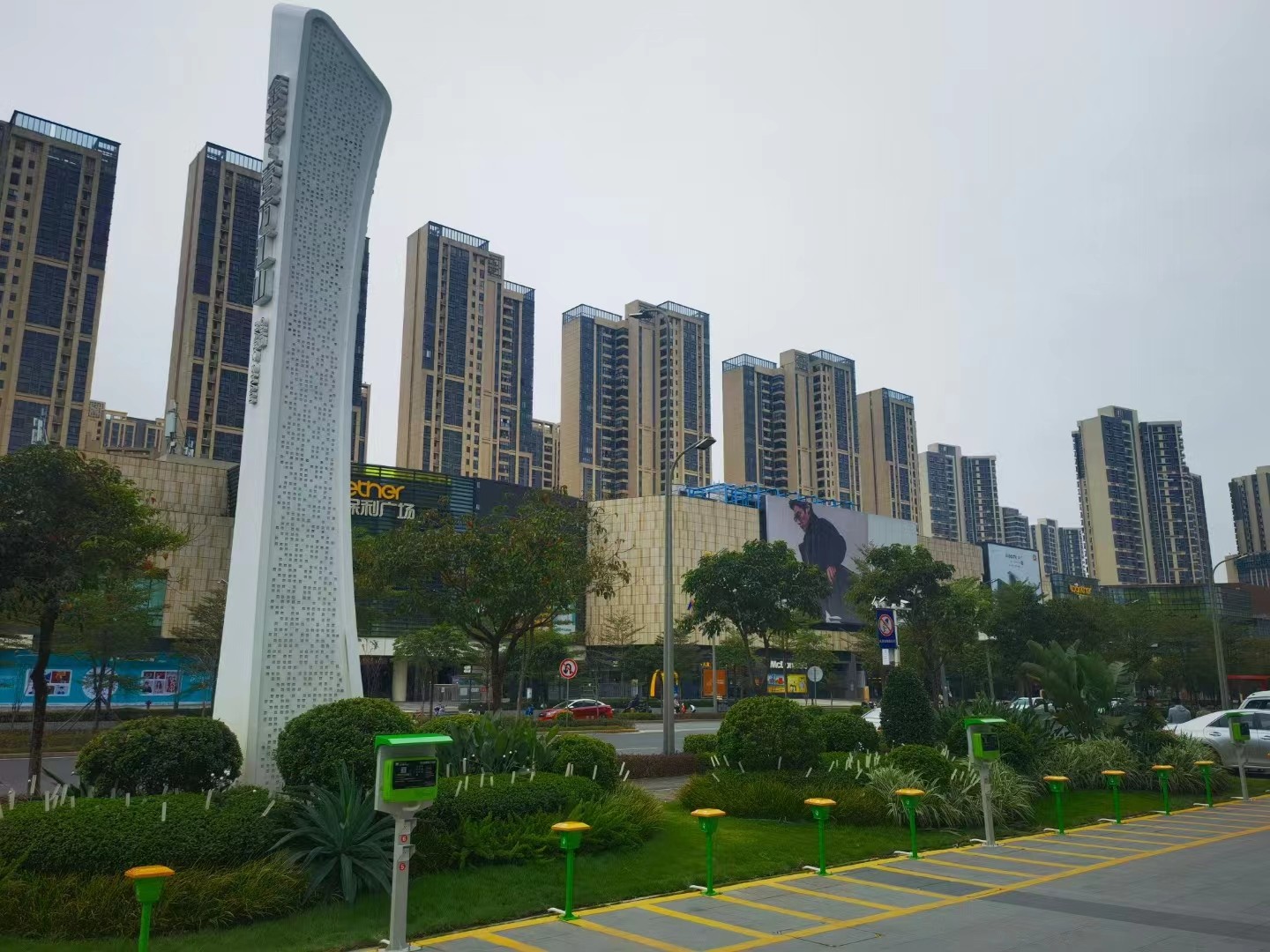

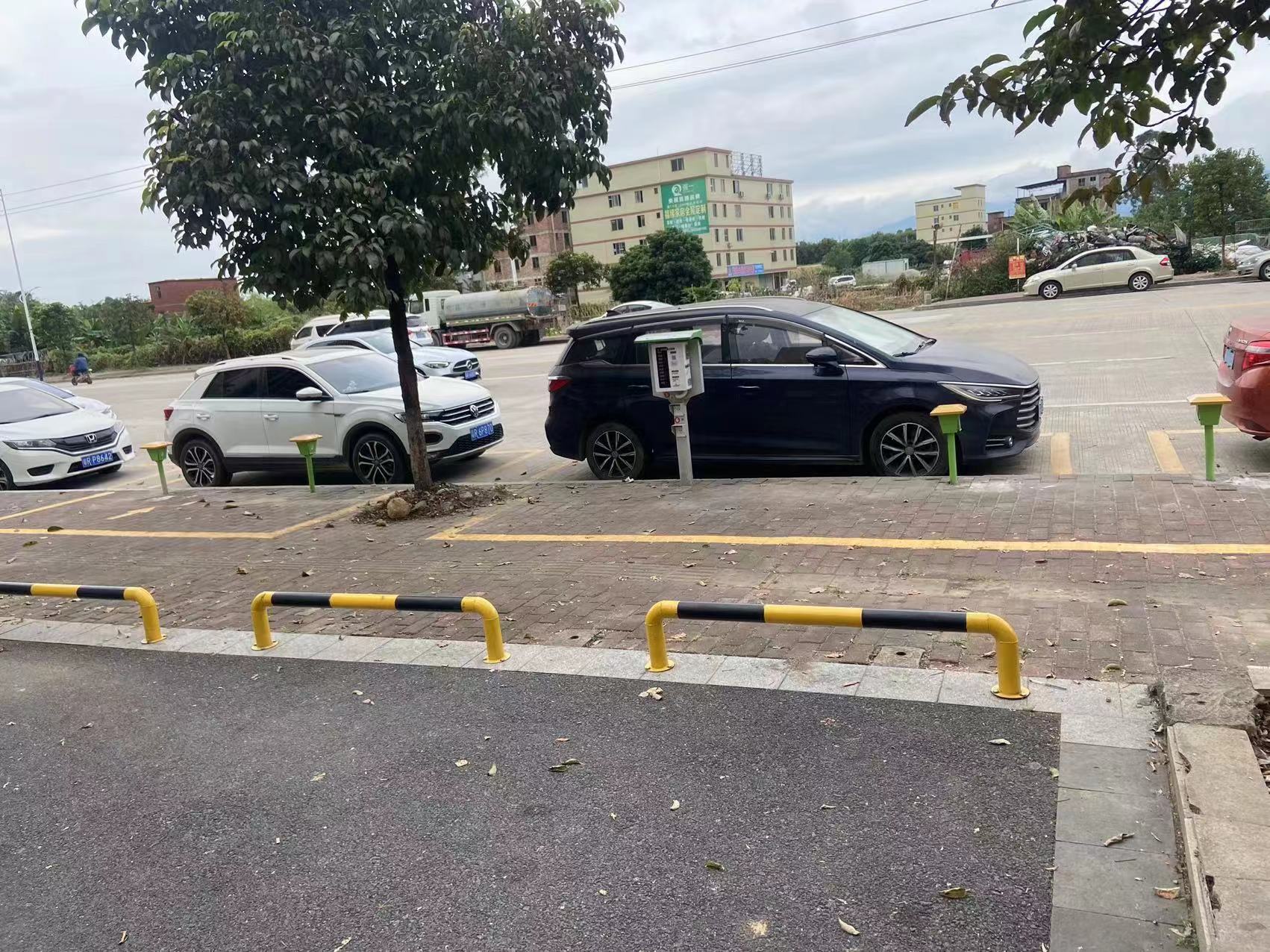

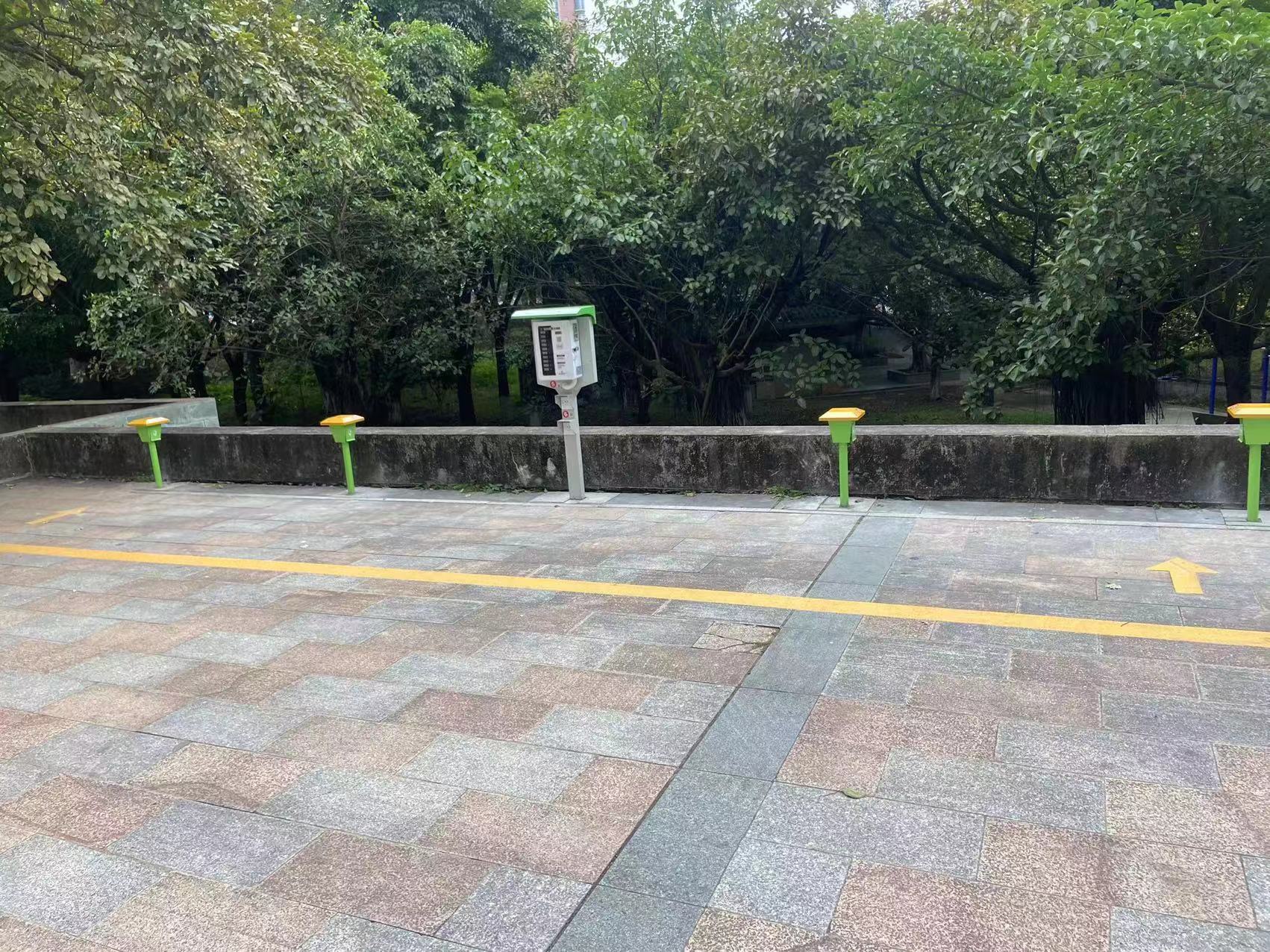

户外充电桩安装案例

一、建设充电站的选址要求：

1、充电站站址应选择在充电需求比较集中和方便的场所，安全通道、楼梯口及地下停车场消防通道禁止安装。

2、充电站不宜设在多尘、有腐蚀性气体、地势低洼可能积水、高温热源的场所。

3、查看安装场所是否存在无线通讯网络信号，通过手机信号指示等手段初略判

断信号质量如何,并了解该区域的信号类别，如：移动、电信、或联通网络信号（按键即充设备除外）。

4、根据场所内电动车保有量确定安装充电桩的数量(约 50 台电动车配置 1 台10路充电桩)。

二、取电、布主线：

1、充电桩一定要在配电箱里接线取电，不得在公共照明电路中接线取电。

2、布线因取电处较远需要横跨马路或穿越园林绿化带时应开槽挖沟，若布线埋

管时需切割路面，则要求切割深度为 7～8cm、宽为 5～6cm，若经过园林绿化带

时需挖沟槽，则要求预埋管深度为 20～30cm、宽为 30～35cm（注：尽量不要破 坏花草树木）。

3、地下预埋电线必须套φ20 或φ16 PVC 管且在管对接处涂胶水,避免地下水进

入 PVC 管内。

4、预埋管道内的电线不能有对接口。

5、施工完成后必须用水泥回填路面保证管道不裸露在外，园林线管敷设完成后

必须用土方回填平整。

三、充电桩的安装要求和步骤：

1、①设备型号为：LZXNDK-902P在施工时配主线为4平方铜芯线。

②设备型号为：LZXNDK-902P 在施工时配出线为1.5 平方铜芯线。

安装接线分明，严格按照充电桩机内接线图的线序要求安装

四、设备通电前后检查

1、通电前：检查每个输出端口（插座）的连接是否正确，电表输入输出是否正

确、每个接线端口是否牢固、主机箱是否有接地线。

2、通电后：检查每个输出端口（插座）号对应充电主机接线端的顺序及充电站

的设置。

五、施工安全：

1、施工时必须注意周围环境，即是否有进出的车辆，并做好安全措施。

2、取电前先检查地拖线是否漏电、破皮、以防短路触电。

3、使用冲击钻打孔时必须检查清楚墙内是否存在暗线。

4、使用切割机时注意切割片破损以免受伤。

5、严禁带电操作。
