10路电动自行车充电站安装案例

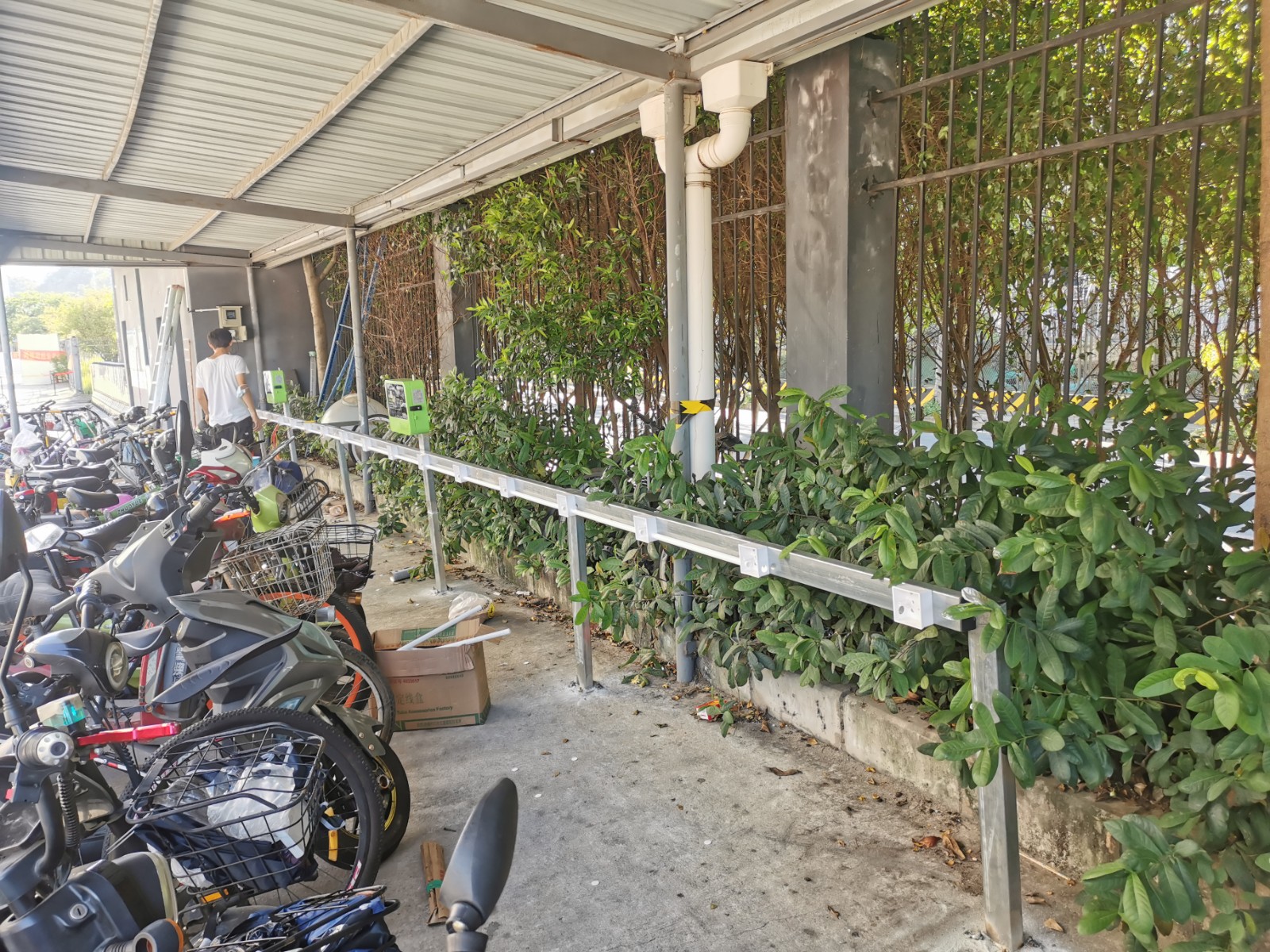

（安装前场地）

一、建设充电站的选址要求：

1、充电站站址应选择在充电需求比较集中和方便的场所，以户外空旷场地或者户外车棚为主

要安装场所，安全通道、楼梯口及地下停车场消防通道禁止安装。

2、充电站不宜设在多尘、有腐蚀性气体、地势低洼可能积水、高温热源的场所。

3、查看安装场所是否存在无线通讯网络信号，通过手机信号指示等手段初略判

断信号质量如何,并了解该区域的信号类别，如：移动、电信、或联通网络信号。

4、根据场所内电动车保有量确定安装充电桩的数量(约 50 台电动车配置 1 台充电桩)。

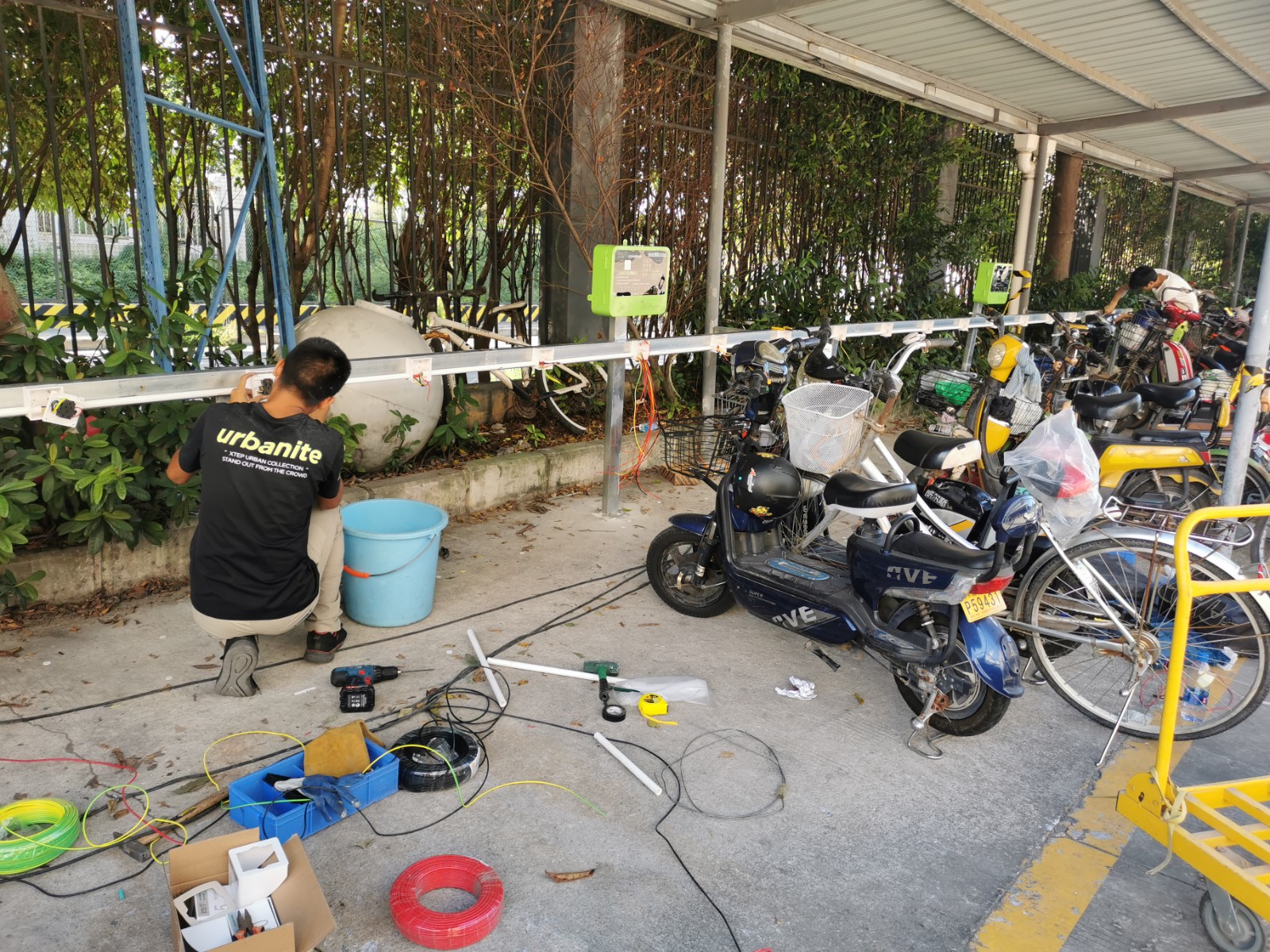

（车棚施工定点）

二、充电站线材规格：

  ①设备型号为：LZXN-X10在施工时配主线为4平方铜芯线。

  ②设备型号为：LZXN-X10 在施工时配出线为1.5 平方铜芯线,地线采用2.5平方。

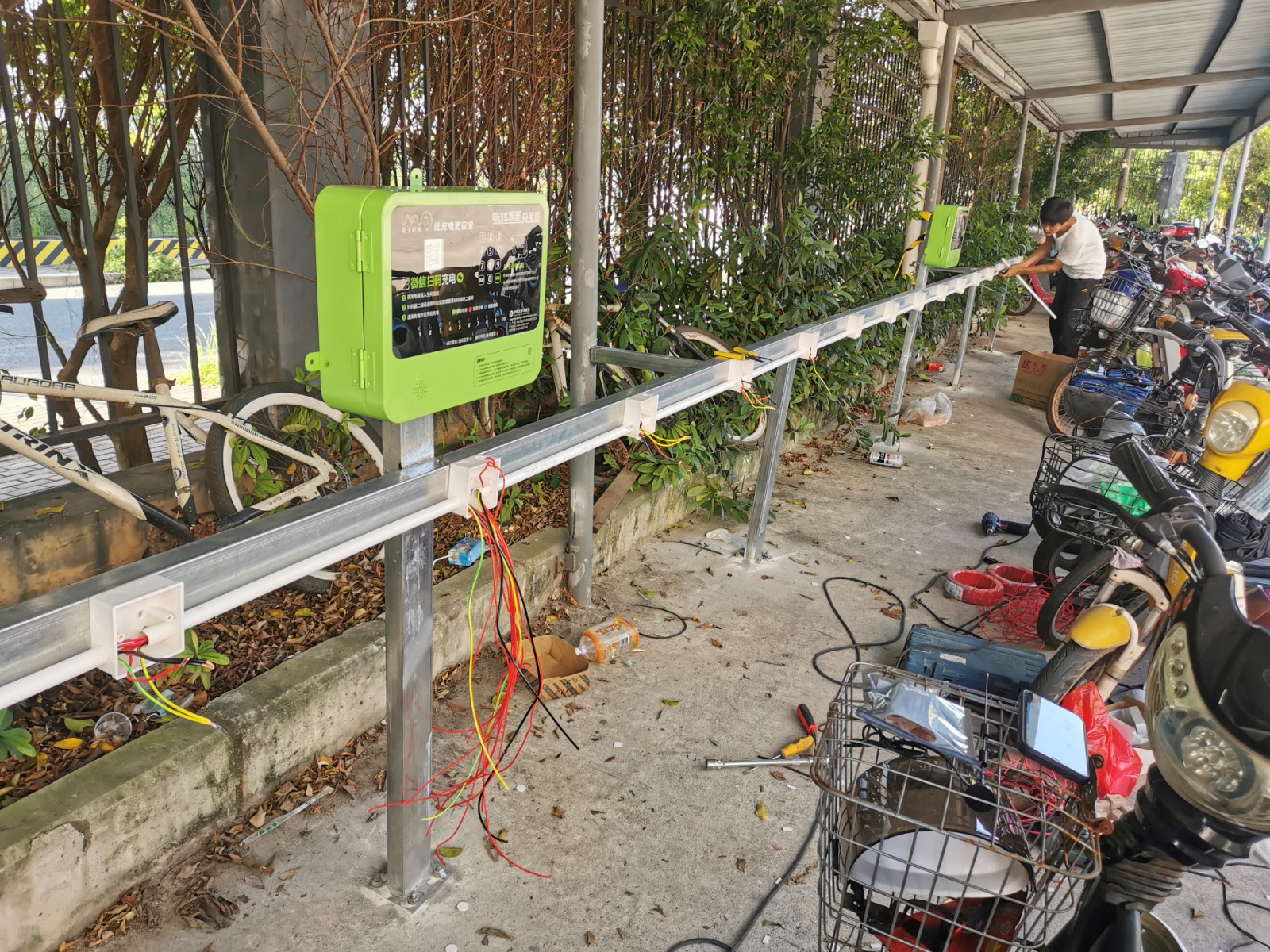

2、在墙面安装充电站、布设线管及插座前，必须先打水平画线。确保充电主机

箱与线管、插座水平垂直。在车棚内安装设备若无落机点，可自行加装 40×80mm

的镀锌方钢固定在棚柱上，在方钢上装插座布线时，线管一定要在方钢内走线 方钢的底部固定。

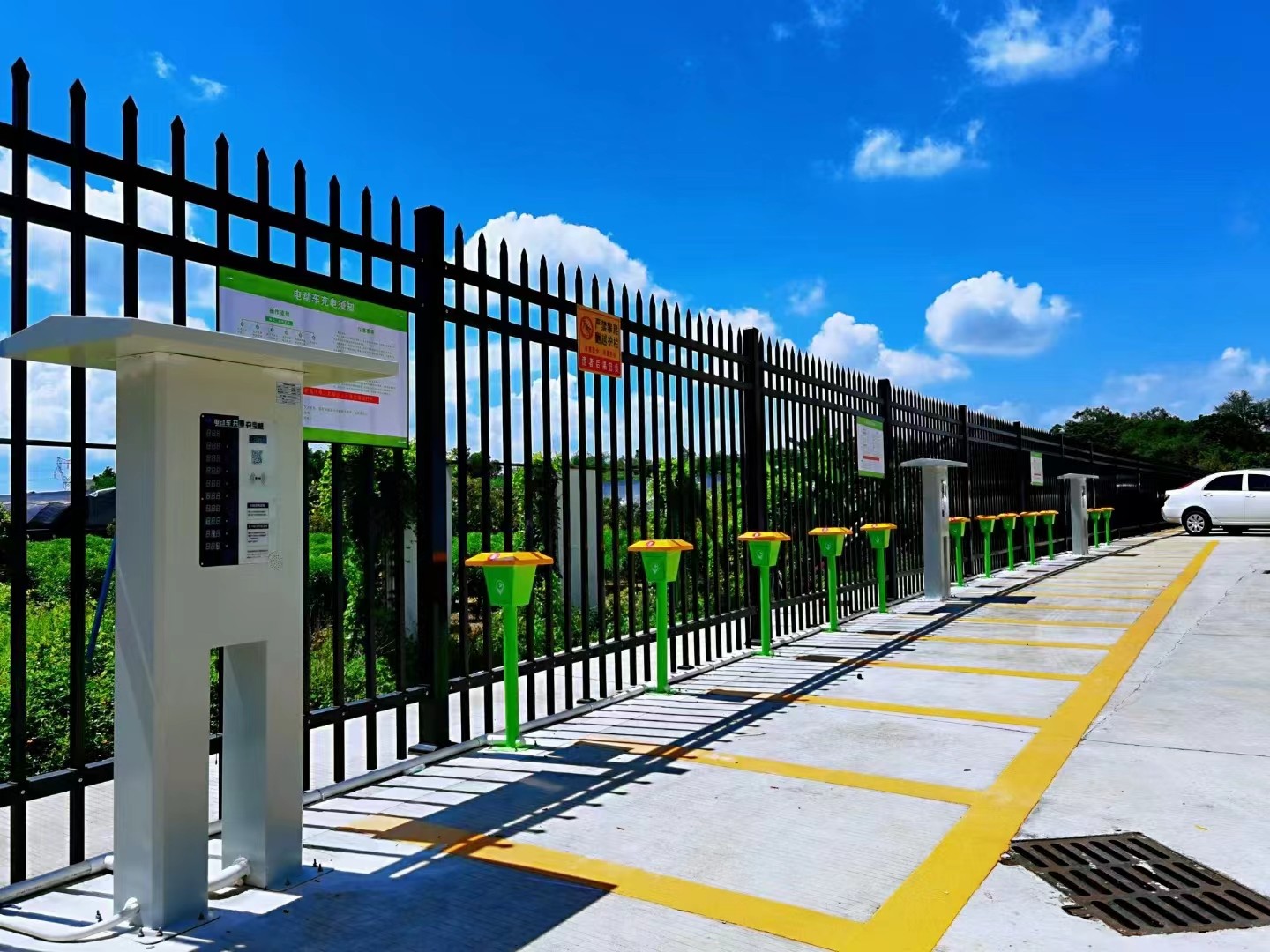

安装方式不唯一，根据场地情况，合规安装。（举例如下图）。

三、设备通电前后检查

1、通电前：检查每个输出端口（插座）的连接是否正确，电表输入输出是否正

确、每个接线端口是否牢固、主机箱是否有接地线。

2、通电后：开启调试按键，自动开启每个插口，检查每个输出端口（插座）号对应充电主机接线端的顺序及充电站

的设置。
